绕线铁芯对于变压器的效率和性能起着至关重要的作用，而变压器是配电系统的重要组成部分。这些磁芯是传导磁通量不可或缺的一部分，使变压器能够在电路之间传输能量，确保电能从一种电压水平安全高效地转换为另一种电压水平。
在本文中，我们将探讨什么是绕线铁芯、它们在变压器中的工作原理、它们相对于其他铁芯类型的优势，以及选择正确的绕线铁芯以获得最佳变压器性能的重要性。

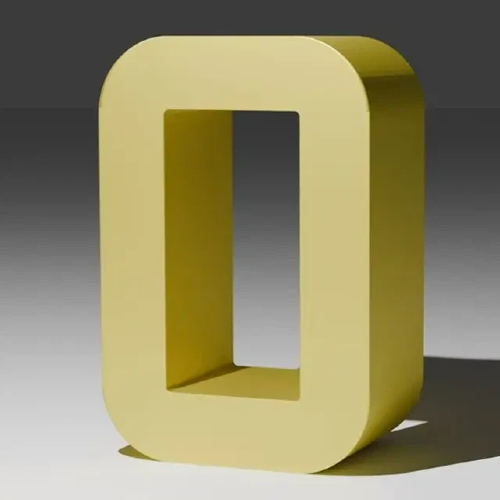

绕线 磁芯 是一种磁芯，通过将磁性材料（通常是电工钢或铜）缠绕成连续的线圈或圆柱体而制成。这种设计确保磁芯高效传导磁通量，这是变压器的基本要求。这些铁芯的缠绕结构与传统的叠片铁芯不同，传统的叠片铁芯由堆叠的金属片组成。
绕线磁芯用于变压器和电感元件中，以引导电流产生的磁场。缠绕工艺确保磁芯具有连续、紧密的缠绕结构，与其他磁芯类型相比具有多种性能优势。
用于绕线磁芯的材料在确定磁芯的效率和耐用性方面起着至关重要的作用。通常，卷绕磁芯由以下材料制成：
电工钢： 选择这种材料是因为它具有高磁导率，这意味着它可以以最小的能量损失有效地传导磁场。它通常用于电力变压器铁芯和其他重型电气设备。
铜： 虽然不像电工钢那样常见，但铜可用于特殊的卷绕磁芯，特别是在需要低电阻的情况下，例如在高频应用中。
绝缘材料： 缠绕磁芯还需要适当的绝缘，以防止电气短路并确保磁芯在其设计参数内安全运行。
在变压器中，卷绕铁芯的主要作用是促进初级绕组和次级绕组之间的电能传输。这是通过电磁感应过程实现的，其中初级绕组中的交流电产生磁场，在次级绕组中感应出电流。
初级绕组产生的磁通量需要有连续且低电阻的路径流过。这就是绕线铁芯的用武之地。铁芯的紧密缠绕设计使磁通量能够在初级和次级绕组之间有效流动，从而最大限度地减少能量损失并确保变压器高效运行。
磁芯提供低电阻磁路的能力对于减少磁滞和涡流造成的损耗至关重要，这在其他类型的磁芯中很常见。这确保了变压器可以将能量传输到次级绕组，而不会造成大量能量浪费，从而提高效率。
变压器效率的关键在于磁芯能否有效地将能量从初级绕组传输到次级绕组。卷绕磁芯通过在整个结构中保持一致且强大的磁场来实现这一点。他们的设计有助于防止效率较低的磁芯类型中可能发生的能量损失，确保变压器既经济高效又可靠。
卷绕磁芯在变压器中使用时具有多种独特的优势，使其成为比其他类型磁芯（如叠片磁芯和实心磁芯）更好的选择。以下部分讨论了卷绕磁芯的主要优点，从效率到机械强度。
在变压器中使用绕线铁芯的最显着优点之一是提高了磁效率。这些磁芯的连续、紧密缠绕结构确保磁通量顺利传导且阻力最小，从而实现更高的能量传输效率。
连续磁路： 与由薄金属片组成且之间可能存在气隙的叠片铁芯不同，卷绕铁芯提供连续磁路，从而减少能量损失。
增加磁通密度： 绕线磁芯的紧凑特性使其能够处理更高的磁通密度，使其成为高效能量传输至关重要的高功率变压器的理想选择。
减少磁滞损耗： 当磁场反复反转时会发生磁滞损耗，从而导致能量耗散。绕线磁芯旨在通过保持稳定、不间断的磁流来最大限度地减少这种损耗。
绕线铁芯有助于减少传统变压器设计中常见的能量损失。紧密、紧凑的磁芯结构最大限度地减少了磁通泄漏的可能性，并为磁场提供了更有效的路径。
更紧密的磁路： 通过消除磁芯材料中的间隙或错位，绕线磁芯为磁通量提供更紧密的路径，从而减少能量耗散。
低涡流损耗： 涡流是当暴露于变化的磁场时在磁芯材料内形成的循环电流。卷绕磁芯旨在减少涡流的形成，进一步提高能源效率。
最大限度地减少热量产生： 通过减少能量损失并更好地控制磁通量，卷绕铁芯产生的热量更少，从而防止过热并延长变压器的使用寿命。
绕线磁芯以其紧凑的设计而闻名，可以更有效地利用变压器和其他电气设备的空间。这使得它们非常适合空间有限的应用，例如较小的变压器装置或便携式电源。
更小的设备占地面积： 卷绕磁芯可以设计得比其他磁芯类型更小、更高效，这有助于设计总体占地面积更小的变压器。
有效利用空间： 卷绕铁芯能够将更多功率装入更小的区域，非常适合在有限空间内需要高功率密度的现代应用，例如电网和工业机械。
卷绕铁芯的机械强度是另一个关键优势，特别是在高要求的应用中。磁芯的连续缠绕确保其足够坚固，能够承受工业环境中常见的物理应力，例如振动和热膨胀。
抗振性： 缠绕磁芯不太可能受到机械振动的影响，机械振动可能会导致传统磁芯设计中的不对中或磨损。这使得它们在动态环境中更加可靠。
抗热膨胀性： 紧密缠绕的结构有助于磁芯抵抗热膨胀，确保磁芯即使在温度波动的情况下也能保持其形状和性能。
使用寿命长： 卷绕铁芯的耐用性和坚固性可延长使用寿命，从而减少频繁维护或更换的需要。
虽然与其他磁芯类型相比，卷绕磁芯的初始制造成本可能更高，但由于其能源效率和耐用性，它们可以提供长期的节省。它们能够最大限度地减少能量损失、减少热量产生并提高变压器的整体性能，从而随着时间的推移降低运营成本。
降低能源费用： 通过减少能源损失，卷绕铁芯有助于降低与变压器运行相关的电力成本。
更少的维修： 卷绕铁芯的机械强度和耐用性减少了频繁维修的需要，从而降低了维护成本。
提高效率： 通过更高的能源效率，使用卷绕铁芯的变压器可以更有效地运行，从而降低总体运营成本。
卷绕磁芯用于各种类型的变压器，每种类型都受益于磁芯的高性能和可靠性。绕线磁芯的多功能性使其适合不同的应用，从大型电源变压器到专用音频变压器。
电力变压器： 绕线磁芯是电力变压器的理想选择，其中效率和最小能量损失对于大规模配电至关重要。
配电变压器： 这些变压器可以降低本地配电的电压，也受益于绕线铁芯的紧凑和高效特性。
音频变压器： 在音频应用中，绕线磁芯通过确保高效的磁场传输来帮助提供干净、无失真的信号。
虽然绕线磁芯具有许多优点，但有必要将它们与其他类型的磁芯（例如叠片磁芯和实心磁芯）进行比较，以了解它们在哪些方面优于其他磁芯。
核心类型 | 磁效率 | 能量损失 | 机械强度 | 定制化 | 成本效益 |
卷绕铁芯 | 高的 | 低的 | 高的 | 高度可定制 | 以更低的运营成本提供高性能 |
叠片铁芯 | 缓和 | 缓和 | 缓和 | 有限的 | 初始成本适中，能量损失较高 |
实芯 | 低的 | 高的 | 低的 | 灵活性较差 | 初始成本低，能量损失高 |
当高磁效率、减少能量损失和机械耐用性至关重要时，绕线磁芯通常是首选。
绕线铁芯是变压器中的关键部件，具有显着的优势，例如提高磁效率、 减少能量损失、紧凑设计和增强耐用性。这些优点使卷绕铁芯成为各种变压器应用的理想解决方案，确保卓越的性能、降低运营成本并提高可靠性。
在无锡嘉辰电力电子设备，我们专注于提供高质量的卷绕铁芯，以满足您变压器设计的特定需求。我们的专业知识可确保您的电气系统实现最高效率和最长使用寿命。无论您是设计新变压器还是维护现有设备，选择我们的绕线铁芯都可以帮助优化性能、降低能耗并延长变压器的使用寿命。
如果您有兴趣探索绕线铁芯如何增强您的变压器应用，我们邀请您与我们联系。我们的团队随时提供专家建议和支持，确保您选择适合您需求的解决方案。让我们帮助您提高电气系统的效率和可靠性。
变压器中卷绕铁芯的主要功能是引导初级绕组和次级绕组之间的磁通量，从而实现高效的能量传输和电磁感应。
与具有间隙且能量耗散可能较高的叠片铁芯相比，卷绕铁芯可提供连续且不间断的磁路，从而减少能量损失并提高磁通密度。
是的，卷绕铁芯可以在尺寸、电压和频率范围方面进行定制，以满足各种变压器应用的特定要求，为不同的设计提供灵活性。
卷绕磁芯更能抵抗机械应力、振动和热膨胀，确保变压器即使在恶劣的条件下也能长期保持可靠和功能。
