绕线磁芯对于变压器、电抗器和电感器等各种电气设备的效率和性能起着至关重要的作用。这些组件对于配电、电力传输和信号处理至关重要，这些领域的磁特性需要严格控制。确保正确固定卷绕铁芯对于防止性能问题、提高效率和延长设备的使用寿命至关重要。
在本指南中，我们将探讨绕线磁芯的结构和功能、需要维修的常见问题、修复这些问题的分步过程以及确保最佳性能的故障排除技巧。

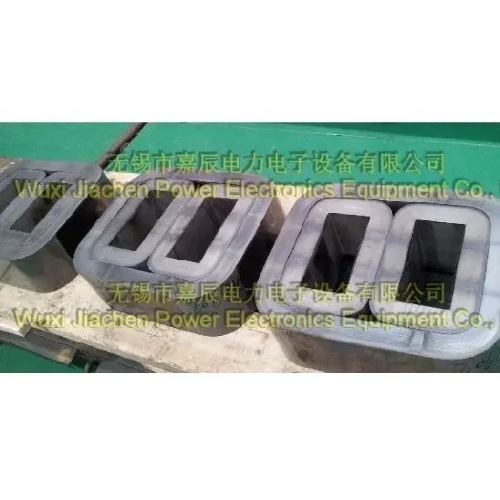

绕线 磁芯 是指通过将导电材料（通常是电工钢）缠绕成圆柱形或矩形而制成的磁芯，然后形成变压器和电感器等组件的基础。磁芯充当磁场的导管，其设计对于确定其所用设备的效率和运行稳定性至关重要。
根据其应用和设计，卷绕磁芯可分为多种类型。这些包括：
变压器绕线铁芯： 用于电力变压器，可处理高电压和大电流，确保高效的能量传输，同时最大限度地减少能量损失。
音频变压器缠绕磁芯： 这些磁芯设计用于处理较低电流，但需要高精度的磁场以确保高质量的声音传输。
电抗器和电感器： 电抗器和电感器中的绕线磁芯主要用于控制电路中的电流，通常在功率调节系统中。
这些磁芯类型中的每一种都有不同的用途，但依赖于相似的构造技术和磁性原理。
与任何复杂的机械和电气元件一样，绕线铁芯可能面临各种损害其功能的问题。了解这些问题是成功修复的第一步。
机械变形是绕线铁芯最常见的问题之一。随着时间的推移，磁芯可能会由于物理应力、操作不当或安装错误而变得不对准。这种未对准会导致磁场效率低下，并降低变压器或电抗器的整体性能。机械变形的症状包括异常噪音和发热。
绕线铁芯的主要功能是引导磁通量。如果磁芯固定不正确，磁性能可能会恶化。绝缘故障、绕组不当或磁芯物理损坏等因素可能会导致磁通量损耗增加。这种低效率会导致电气设备性能显着下降，缩短其使用寿命并增加运营成本。
另一个主要问题是核心无法处理电涌和过热，特别是在高负载应用中。过多的热量会损坏绝缘层并导致磁芯的磁性进一步下降。在某些情况下，热量可能会导致核心膨胀，从而破坏其紧密配合并导致进一步的故障。
修复卷绕磁芯需要采用系统方法，因为维修不当可能会造成额外损坏。以下是确保核心恢复到最佳工作状态的详细分步过程。
修复任何卷绕磁芯的第一步是进行彻底检查。这有助于确定确切的问题，无论是机械损坏、磁效率损失还是过热。
目视检查： 寻找磨损、过热或任何明显的机械变形（例如芯部凹陷或裂纹）的迹象。
磁测试： 使用高斯计或磁通量测试仪等工具检查磁场强度。场强损失通常表示内部损坏或未对准。
热成像： 热成像仪可以帮助检测核心中的热点，这表明过热或电涌。
工具 | 目的 |
高斯计 | 测量磁场强度。 |
热像仪 | 检测热量异常。 |
目视检查工具 | 放大镜、手电筒和检查手套。 |
一旦发现问题，就该仔细拆解核心了。此步骤必须精确完成，以避免造成任何额外的损坏。
切断设备电源： 确保所有电源均已断开，以避免触电或进一步损坏。
卸下缠绕磁芯： 根据磁芯的尺寸和类型，您可能需要使用起重工具将其从外壳上卸下。
去除绝缘层： 小心地去除磁芯周围的任何绝缘层，以避免损坏脆弱的磁钢。
如果磁芯受到物理损坏或其磁效率降低，则可能需要重新缠绕。这涉及更换绕组线或纠正绕组对准。
准备新的绕组线： 使用具有适当绝缘的优质电线，以确保持久的修复。
重新缠绕磁芯： 使用绕线机，小心地将电线缠绕到磁芯上，确保每层都紧密缠绕且间距均匀。
检查对准情况： 在整个绕线过程中，定期检查对准情况，以防止误绕，这可能会导致效率低下和以后进行额外的维修。
重绕后，必须重新组装磁芯。在此过程中，检查是否存在任何错位或结构缺陷至关重要。
重新组装核心： 将核心放回其外壳中，确保其紧密牢固地安装。
通过绝缘加固： 如有必要，请在磁芯周围应用新的绝缘材料，以保护其免受电涌或外部损坏。
固定到位： 确保所有部件都牢固固定，并且一旦核心运行，就没有移动的机会。
重新组装核心后，进行多次测试以确保其正常运行。
磁场测试： 使用高斯计或类似设备，确保磁场均匀、较强。
过载测试： 在负载条件下测试内核，以验证其能够处理预期电流而不会过热。
视觉和声音检查： 聆听是否有异常噪音并目视检查是否有任何异常磨损或发热的迹象。
固定绕线铁芯需要专门的工具和材料。以下是必需品列表：
工具/材料 | 目的 |
绕线机 | 用于精密复绕磁芯。 |
绝缘胶带 | 用于绕组绝缘，防止漏电。 |
高斯计 | 测量磁场强度。 |
热像仪 | 识别热点和热量集中区域。 |
精密测量工具 | 确保绕组对准的精确测量。 |
防护手套 | 为了确保处理核心时的安全。 |
即使遵循正确的步骤，仍然可能存在挥之不去的问题。以下是一些修复绕线铁芯的故障排除技巧。
如果卷芯在倒带后仍然效率低下，则可能是问题所在。始终确保绕组紧密、间距均匀且正确对齐。
如果重新组装后磁效率显着损失，可能是由于磁芯周围绝缘不良造成的。更换任何磨损的绝缘体，并在重新组装之前仔细检查绝缘体质量。
如果维修后过热现象仍然存在，请确保核心未过载或冷却系统（如果有）未发生故障。检查气流是否正常，并确保核心不会暴露在过多的外部热量下。
固定绕线磁芯是一个细致的过程，需要精确性和对细节的关注。从彻底 检查核心以识别潜在问题，到仔细倒带和重新组装核心，每一步都在恢复核心的最佳性能方面发挥着至关重要的作用。定期维护和检查对于防止常见问题至关重要，确保核心持续高效运行并延长其支持的设备的使用寿命。
在无锡嘉辰电力电子设备，我们深知质量和可靠性对于我们生产的每一个卷绕铁心的重要性。无论您需要维修帮助还是想要投资新组件，我们的专家团队都致力于提供顶级解决方案。我们致力于确保您的设备发挥最佳功能，帮助您避免代价高昂的停机并优化运营绩效。如果您正在寻求专业支持或高质量的绕线磁芯，请随时与我们联系。我们随时帮助您保持设备在未来几年平稳运行。
绕线磁芯需要修复的迹象包括过热、异常噪音和性能下降。测试磁场强度或机械损坏的视觉迹象可以帮助及早发现问题。
在许多情况下，损坏的卷绕磁芯可以通过重绕、重新绝缘或重新对准来修复。然而，严重损坏可能需要更换。
应定期检查卷绕磁芯，特别是在高负载应用中，以防止潜在的故障。建议每 6 个月进行一次例行检查。
必要的工具包括绕线机、绝缘材料、精密测量设备、热像仪和用于处理组件的安全手套。
