变压器铁芯 是电气系统中的关键部件，可引导磁通量以实现高效的电压变换。绕线铁芯和环形铁芯变压器这两种关键类型根据应用具有不同的用途。在本文中，我们将探讨它们的结构以及在电力变压器和仪表中的应用，并帮助您选择适合您需求的磁芯。

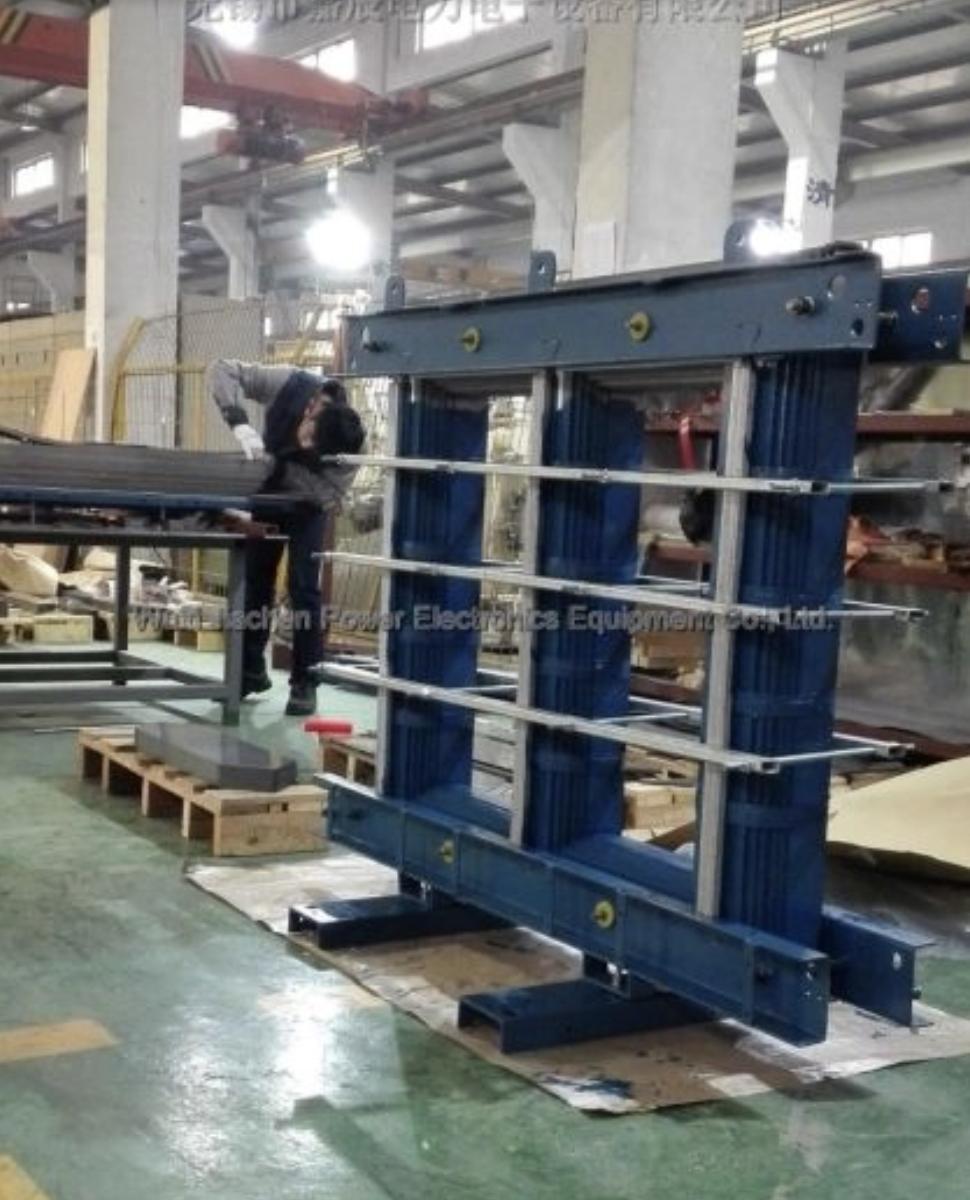

变压器 铁芯 是一种磁性结构，线圈缠绕在其周围。当交流电流过初级绕组时，会产生穿过铁芯的磁场，在次级绕组中感应出电压。磁芯的主要作用是为磁通量提供低磁阻路径，最大限度地提高能量传输并最大限度地减少损耗。
高质量磁芯可减少磁滞和涡流损耗，确保能源效率。绕线磁芯和环形磁芯中常用的层压钢板或高磁导率合金有助于实现这些目标。正确选择磁芯还可以增强电磁兼容性 (EMC)，减少对附近电子设备的干扰。在敏感测量应用中，磁芯的选择直接影响电流和电压读数的准确性和可靠性。
初级绕组中产生的磁通量通过铁芯流向次级绕组。任何间隙、不对中或低质量材料都可能导致磁通泄漏，从而降低效率和精度。采用层压钢和紧密分层绕组的卷绕磁芯可提供稳定且均匀的磁通路径，使其成为高压和工业计量应用的理想选择。环形磁芯采用连续环设计，可最大限度地减少杂散磁通和噪声，适用于紧凑型和噪声敏感设备。
变压器铁芯专为特定应用而设计，平衡效率、精度和空间要求。
核心类型 | 结构及特点 | 应用领域 | 优点 | 局限性 |
卷绕铁芯 | 层压钢板紧紧缠绕在圆柱体或矩形上 | 高压配电、工业仪表 | 高精度、坚固的绝缘 | 大型、重型、复杂的制造 |
环形磁芯 | 连续的环形铁芯，均匀缠绕的钢丝 | 音频、医疗设备、住宅电表 | 紧凑、低EMI、高效率 | 浪涌电流较高，成本较高 |
条形 | 导体穿过实心棒 | 高电流工业应用 | 高电流处理，简单的设计 | 占地面积大，精度较低 |
分体核 | 可以夹住现有的导体 | 改造、维护 | 安装方便，无需断开连接 | 精度有限，不适用于高压 |
求和核心 | 合并来自多个电路的电流 | 复杂的监控系统 | 有效聚合多个信号 | 利基应用 |
卷绕磁芯在需要精确磁通控制的工业计量和保护继电器中表现出色。环形磁芯非常适合紧凑型、噪声敏感型应用。条形磁芯可在工业环境中处理高电流。分体铁芯便于改造和维护，无需断开电路。求和核心专门用于组合复杂监控系统中的多个输入。磁芯的选择取决于电流额定值、环境、安装空间和所需的精度。
变压器铁芯不仅仅是磁性元件，它们直接影响电气系统的效率、运行稳定性、电磁兼容性和测量精度。选择正确的磁芯材料和设计可确保变压器在不同的应用中可靠、安全、高效地运行。
变压器铁芯对于确定变压器整体效率至关重要。变压器中的能量损耗主要来自两个来源：涡流和磁滞损耗。层压卷绕磁芯通过将磁芯分成薄绝缘层来减少涡流，从而防止产生热量和浪费能量的循环电流。环形磁芯采用连续闭环设计，可最大限度地减少磁通泄漏并减少磁滞损耗，因为磁通沿着圆形路径平稳流动，干扰最小。
采用低损耗硅钢或非晶合金制成的高质量铁芯可使变压器效率提高2%~5%，这在大型配电、工业变电站和高压应用中尤为重要。例如，在10 MVA的工业变压器中，提高3%的铁芯效率每年可以节省数百千瓦的能源，直接降低运营成本。此外，磁芯损耗的降低可以降低变压器的内部温度，从而延长绝缘寿命并提高长期可靠性。
变压器本身会产生磁场和振动，如果管理不当，可能会干扰附近的电子设备。环形磁芯具有对称、连续的磁路，可产生最小的杂散磁场，从而显着降低电磁干扰 (EMI)。此外，其圆形设计可均匀分布机械应力，减少核心振动和嗡嗡声。这使得环形变压器成为敏感电子产品的理想选择，例如音频放大器、医疗成像设备和精密实验室仪器。
另一方面，由于矩形或叠片 EI 磁芯设计，绕线磁芯可能会产生更多可听见的嗡嗡声，但其坚固的结构使其能够在 EMI 和噪声不太重要的工业环境中可靠运行，例如高压配电和保护继电器。在这种情况下，绝缘完整性、热性能和电压调节优先于声学性能。
在计量和保护系统中，变压器铁芯对电压和电流测量的准确性有直接影响。卷绕磁芯由于其分层绕组和叠片磁芯结构而提供受控的磁通路径。这种受控磁通可最大限度地减少高电流和高电压应用中的误差，使其成为公用事业级电表、工业监控系统和保护继电器的必备品。准确的流量控制可确保可靠的计费、精确的负载测量以及保护装置的正确运行。
环形磁芯虽然在极端工业条件下精度略低于绕线磁芯，但可为住宅和商业计量提供足够的精度。其紧凑的尺寸和低 EMI 使其成为智能电表、家庭能源监控和紧凑型控制面板的理想选择，这些领域空间有限且安装简单性非常重要。环形磁芯的闭环设计可确保一致的磁通分布，减少可能导致测量误差的泄漏。

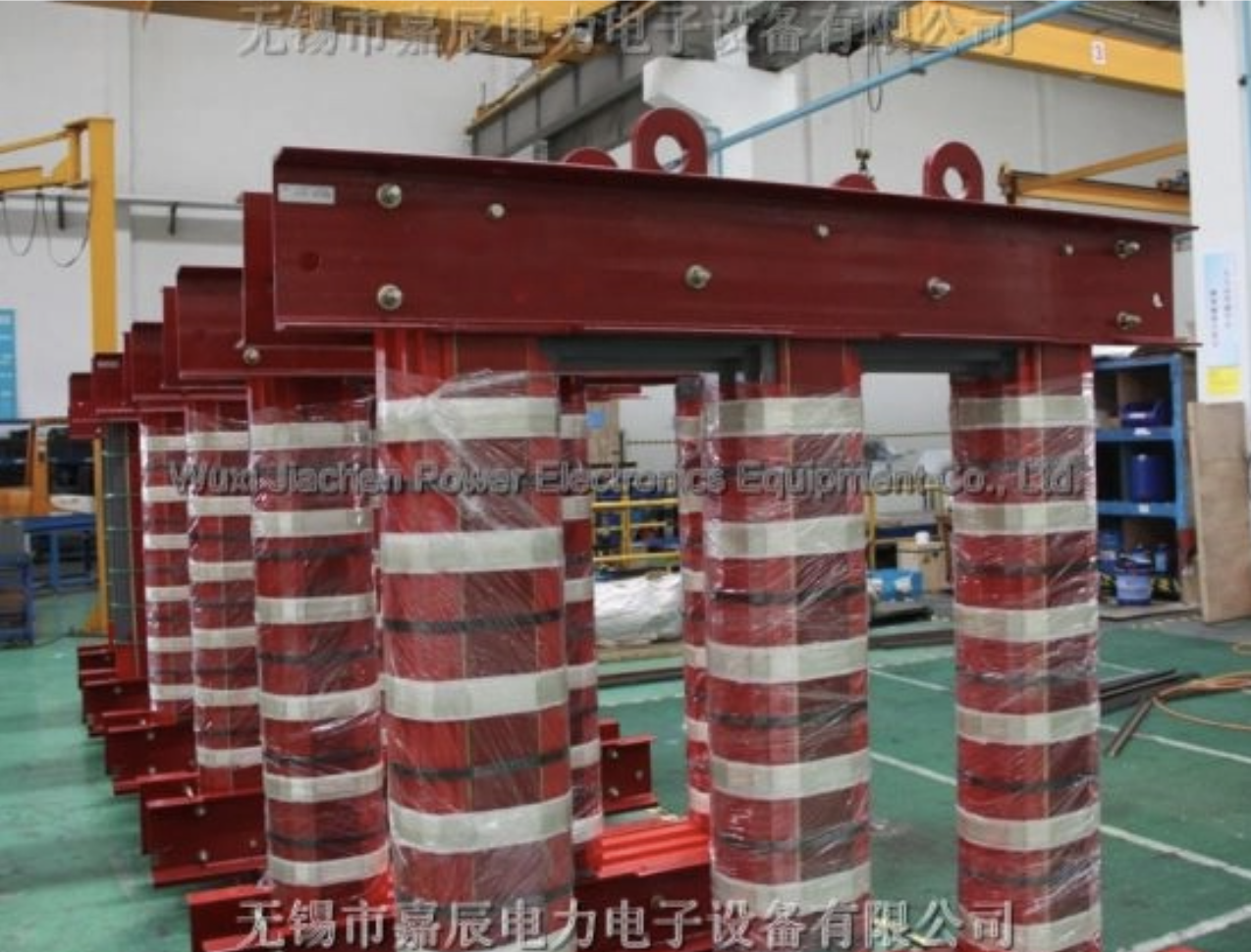

卷铁芯变压器的铁芯是通过将长磁钢带缠绕成厚壁圆柱体或矩形框架而形成的。初级和次级绕组同心分层，并用绝缘材料隔开。该设计支持高压绝缘、精确匝数比并减少漏磁通。叠片磁芯可最大限度地减少涡流和磁滞损耗，从而提高效率。
卷铁芯变压器广泛应用于公用变电站、工业计量、保护继电器和高压电力系统。其坚固的设计允许处理大电流和电压，同时保持精度。
特征 | 绕线铁芯变压器 |
精确 | 高，适用于保护继电器和工业仪表 |
建造 | 坚固的分层绕组 |
安装 | 体积更大、更重，需要更多空间 |
维护 | 由于分层绝缘而变得复杂 |
成本 | 由于材料和劳动力而更高 |
环形磁芯使用高磁导率磁性材料的连续环。绕组均匀分布在环周围，产生平滑、低损耗的磁路。这种紧凑的设计减少了杂散通量和噪音。硅钢或坡莫合金等材料可增强磁通流量和能源效率。
环形磁芯效率高 (90–95%)，产生的热量较少，并且 EMI 较低。紧凑的形状可以更轻松地安装在狭小的空间中，均匀的缠绕可减少机械应力和振动，从而延长使用寿命。
它们用于音频放大器、家庭影院系统、医疗设备、计算机电源、照明控制和住宅电表。限制包括启动时更高的浪涌电流以及由于精密绕组要求而导致的更高的制造成本。
卷绕磁芯提供精确的电压和电流变换，特别是在高电压或高精度应用中，但可能具有稍高的漏磁通。环形磁芯具有最小的漏磁通、高效率和低 EMI，但需要仔细处理浪涌电流。
卷绕磁芯更大、更重，需要多个安装点并在维护过程中小心搬运。环形磁芯结构紧凑、重量轻，可使用单个中心螺栓安装，并且由于缠绕均匀，因此维护成本较低。
由于其分层结构，卷绕磁芯涉及更高的材料和劳动力成本。环形磁芯的单位成本较高，但其较小的尺寸和较高的效率可能会降低长期运营成本。
绕线铁芯用于高压配电、变电站和工业工厂，提供耐用性和精确的电压变换。环形磁芯非常适合紧凑型电源、住宅系统和噪声敏感电子产品。
环形磁芯可实现 90-95% 的效率，减少热量和能量损失。绕线磁芯虽然效率稍低，但可在重负载下提供稳定的电力传输，确保工业过程的一致电压调节。
公用变电站：使用绕线铁芯降压以实现精确的电力输送。
医疗设备：环形磁芯可最大限度地减少 EMI，以实现精确的诊断读数。
音频放大器：环形磁芯可减少嗡嗡声，实现干净的音频输出。
工业计量：卷绕磁芯确保保护继电器和计费仪表中的精确电流测量。
电流互感器 (CT) 将高电流转换为仪表可管理的水平。卷绕铁芯 CT 为工业或高压仪表提供高精度和稳定的性能。环形 CT 具有紧凑的环形磁芯，易于安装在住宅或商业环境中。
卷绕磁芯可最大限度地减少漏磁并保持公用事业级仪表的精度。环形磁芯为空间受限的安装提供足够的精度，确保可靠的测量和低 EMI。
公用事业计费表：用于精确计费的卷绕铁芯 CT。
智能仪表：用于紧凑型改造安装的环形 CT。
工业监控：卷绕铁芯 CT 可处理更高的电流。
住宅监控：环形 CT 提供安静、紧凑的解决方案。
卷绕磁芯变压器在高压应用中提供精度和耐用性，而环形磁芯在紧凑、噪声敏感的环境中表现出色。选择正确的核心取决于精度需求和空间限制。未来的趋势可能集中在提高效率和减少干扰。 无锡市嘉辰电力电子设备有限公司。 提供创新的变压器解决方案，确保各种电气系统的卓越性能和可靠性。
答：变压器铁芯是一种磁性结构，可引导变压器中的磁通量，提高电压变换效率。
答：卷铁芯变压器采用叠片钢板，初级和次级绕组，具有精确控制和高压绝缘的特点。
答：选择环形铁芯变压器，其尺寸紧凑、电磁干扰低、运行安静，非常适合噪声敏感环境。
答：绕线磁芯在工业和高压计量应用中提供高精度和稳定的性能。
答：环形磁芯变压器通过最大限度地减少磁芯损耗和热量产生来提供高效率 (90-95%)。
