在电气工程领域，对能源效率的追求往往会回到机器的核心：磁芯。如果您正在寻找一种将高效率与紧凑设计相结合的解决方案，那么了解绕线铁芯变压器至关重要。与传统的由堆叠片材制成的叠片铁芯不同，卷绕铁芯是通过缠绕连续的硅钢带制造的。这种独特的结构不仅仅是一种设计选择，更是一种设计选择。这是一项技术进步，解决了现代电网中重大的能量损失问题。
无论您是公用事业公司的采购官员还是设计定制工业电力系统的工程师，变压器铁芯的构建方式决定了其数十年的性能。在本综合指南中，我们将详细介绍卷绕磁芯是什么、其连续环路技术的工作原理以及它为何成为低损耗能量分配的黄金标准。

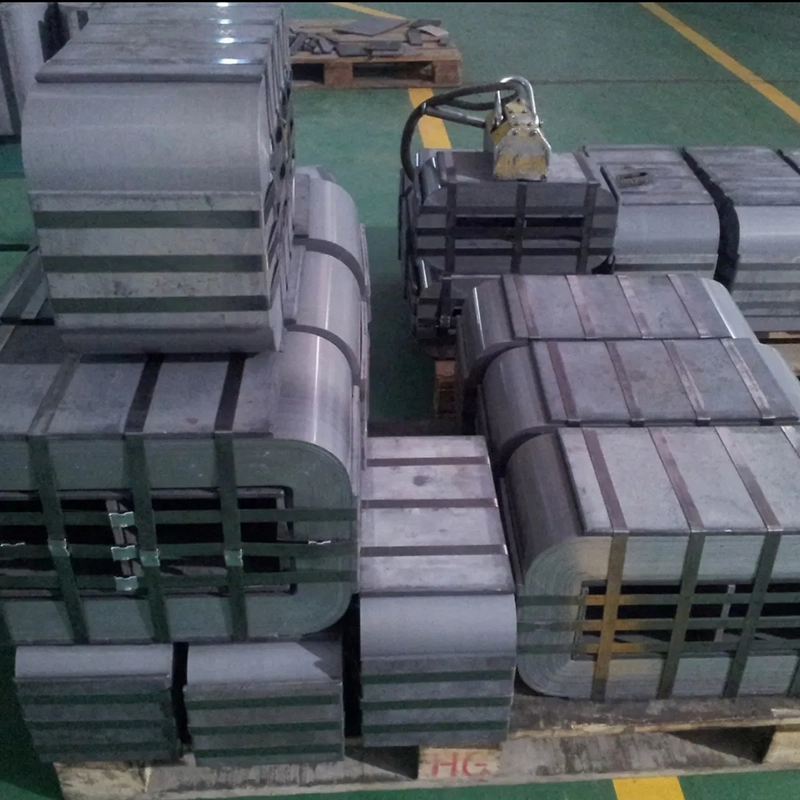

最简单地说，卷绕铁芯是由长而连续的晶粒取向硅钢带制成的磁路。我们通过将丝带紧紧缠绕在心轴上来创建它，就像一卷胶带一样。这与“堆叠核心”有着根本的不同，“堆叠核心”中数百个单独的 E 形和 I 形部件相互层叠。
在堆叠铁芯中，两块钢之间的每个接缝都会产生微小的气隙。这些间隙增加了“磁阻”，本质上是磁阻。由于卷绕磁芯是连续的，因此几乎消除了所有这些气隙。这使得磁通量能够顺利流动而不会中断。这种结构完整性是其成为低损耗元件的主要原因。它确保磁场保持集中在其所属的位置，减少以热量形式浪费的能量。
钢具有类似于木材的“纹理”。磁通量沿着颗粒传播比穿过颗粒传播要容易得多。在卷绕铁芯中，钢带被卷绕，因此晶粒始终遵循磁通量的路径。它们在整个循环中保持完美对齐。材料科学和机械设计之间的这种协同作用使得实现旧的堆叠设计根本无法比拟的高效率水平成为可能。
变压器根据电磁感应原理工作。当电流流过初级线圈时，会产生磁场。该磁场穿过磁芯并在次级线圈中“感应”出电压。这个过程的效率完全取决于核心传输磁场的能力。
在绕线铁芯中，磁通量沿圆形或矩形环路传播，永远不会离开钢。由于没有锯齿状接缝或横纹截面，“磁化电流”（唤醒核心所需的电量）显着降低。它就像磁能的无摩擦高速公路。这使得变压器更加安静，因为它减少了磁场对抗磁芯物理结构时发生的“磁致伸缩”（嗡嗡声）。
对于高压应用，磁芯的稳定性至关重要。的连续特性 绕线铁芯 提供了非常稳定的磁路，可以应对负载的快速波动。由于卷绕后铁芯通常要进行退火（加热并缓慢冷却），因此钢中的内应力会被消除。这一过程锁定了磁性，确保变压器即使在沉重的工业压力下也能保持高效率。
并非所有绕线铁芯设计看起来都一样。根据应用，工程师选择不同的形状来优化空间和性能。
环形形状本质上是一个完美的甜甜圈。这是最有效的磁性形状。因为它没有角，所以通量保持完全均匀。环形磁芯广泛用于敏感音频设备和定制工业电子设备，其中电磁干扰 (EMI) 必须保持在绝对最低限度。它们结构紧凑、重量轻，并且在所有磁芯类型中噪音最低。
对于较大的配电变压器，矩形形状通常更适合缠绕铜或铝线圈。

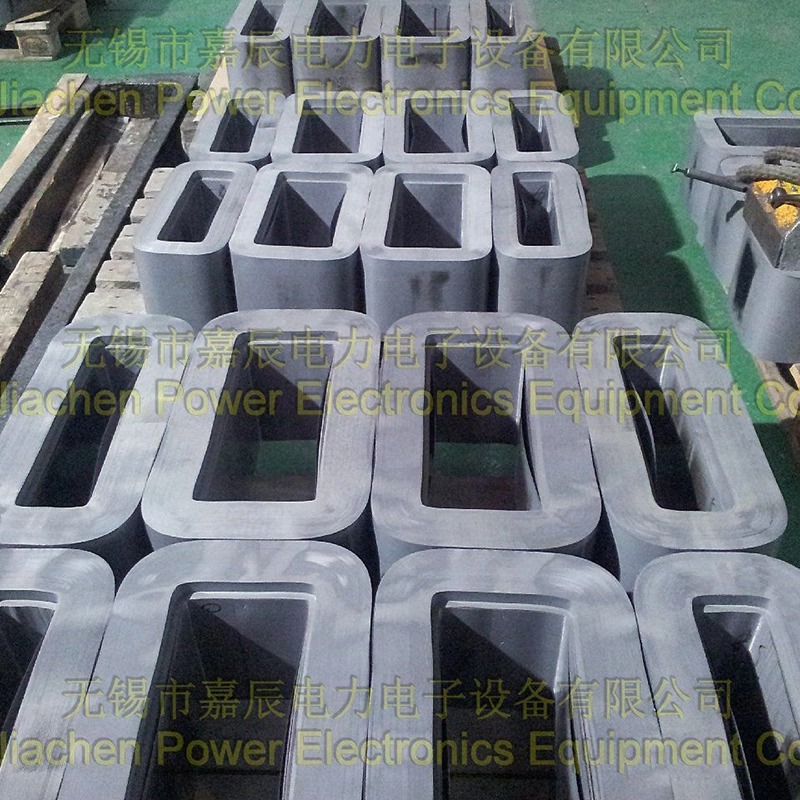

矩形缠绕磁芯：这些磁芯可以轻松组装绕组，同时保持连续磁路的优点。
Unicore/分布式间隙磁芯：这些是高级版本，其中连续带材以特定间隔切割以创建“分布式间隙”。这使得更容易打开磁芯、在预制线圈上滑动并将其关闭，而不会失去低损耗的优点。它将堆叠铁芯组装的简便性与绕线铁芯的性能结合在一起。
对于任何管理功率预算的人来说，“核心损耗”（也称为“空载损耗”）是一个无声的小偷。这是变压器一年 365 天、每天 24 小时消耗的能量，即使没有人用电也是如此。
虽然卷绕磁芯可能需要更专业的机械来生产，但其低损耗特性很快就能收回成本。由于它消除了堆叠铁芯中的高磁阻接头，因此空载损耗可降低 20% 至 30%。在 30 年的使用寿命中，这意味着能源浪费和碳排放量的大幅减少。
| 特征 | 堆叠核心 | 卷绕铁芯 |
| 磁路 | 被关节打断 | 连续的 |
| 磁芯损耗 | 更高 | 低损耗 |
| 制造业 | 劳动密集型（堆垛） | 机器密集型（卷绕） |
| 噪音水平 | 声音更大（关节振动） | 更安静 |
| 效率 | 标准 | 高效率 |
由于磁通量很容易流动，我们通常可以使用更少的钢材来实现相同的额定功率。这使得变压器更小、更轻。对于空间非常宝贵的定制工业应用（例如风力涡轮机机舱内或拥挤的地下室），卷绕铁芯设计的紧凑占地面积是决定性的优势。
卷绕磁芯 的性能 取决于其制造方式。这是一项高科技工艺，需要专门的设备来确保钢带得到小心处理。
钢带必须在精确的张力下缠绕。如果太松，铁芯就会振动并发出嗡嗡声。如果太紧，则会破坏钢材的晶体结构，增加损失。现代自动机器确保每一层都完美对齐。对于矩形芯，机器在拐角处移动时必须改变速度和张力，以保持均匀的密度。
当您将钢材弯曲成环形或矩形时，会引入机械应力。这种应力破坏了颗粒的磁性排列。为了解决这个问题，我们将成品卷绕磁芯放入退火炉中。我们在富氮气氛中将其加热到大约 800°C，然后缓慢冷却。这会“放松”钢材并恢复其低损耗特性。如果没有这个步骤，卷绕铁芯的性能实际上会比堆叠铁芯差。它是高端变压器生产“专家洞察”的关键部分。
虽然您会在郊区街角的绿色盒子（配电变压器）中找到它们，但卷绕铁芯技术对于专业工业用途也至关重要。
太阳能和风电场需要变压器能够处理波动的输入并保持高效率，以最大限度地提高“绿色”能源产量。卷绕磁芯设计在这里是完美的，因为它们可以轻松扩展以适应高压升压应用，同时保持较低的重量以便运输到远程站点。
在医学成像（如 MRI 机器）或精密实验室电源中，环形绕线磁芯的磁性“清洁度”是无与伦比的。它可以防止杂散磁场干扰敏感传感器。当项目需要具有严格 EMI 要求的定制工业解决方案时，卷绕磁芯通常是绘图板上的首选。
该行业正在转向更薄的材料，以突破节能的界限。
传统的硅钢是结晶的。然而，非晶金属具有无序的玻璃状原子结构。这使得它非常容易被磁化。虽然非晶金属非常薄且脆（使其无法用于堆叠磁芯），但它非常适合卷绕磁芯工艺。与标准硅钢相比，非晶 绕线铁芯的 空载损耗可再降低70%。它是2020年代低损耗技术的终极体现。
随着我们的前进，我们在上弦之前使用数字模型来准确模拟定制工业核心的行为方式。通过调整软件中的层数和张力，我们可以生产出针对特定频率或极端温度完美定制的高效磁芯。它使生产过程更快并减少材料浪费。
卷铁芯变压器证明了几何形状的细微变化可以如何带来性能的巨大提升。通过从堆叠设计转向连续的、基于环形的绕线铁芯，我们消除了磁路中的“摩擦”。其结果是一台高效、低损耗的机器，运行安静，可持续数十年。无论您处理的是高压配电还是环形精密电子产品，绕线铁芯仍然是可靠电力系统的核心。
Q1: 卷铁芯变压器比叠片变压器贵吗？
最初，是的。专用的卷绕和退火设备增加了前期制造成本。然而，低损耗性能通过节能显着降低了变压器整个生命周期的总拥有成本。
Q2：任何变压器都可以使用绕线铁芯吗？
并非总是如此。对于超大型电力变压器（MVA 规模），缠绕大块钢带所面临的机械挑战使得堆叠铁芯更加实用。卷绕磁芯技术在中小型配电和定制工业变压器中占据主导地位。
Q3：绕线铁芯的嗡嗡声会更少吗？
是的。由于它的接头较少，并且颗粒与磁通路径完美对齐，因此物理振动较少。这使得它更加安静，这对于室内或住宅安装来说是一个主要好处。
