在电气工程领域，任何变压器的核心都是其磁芯。当您开始进行新的配电或电子设计时，选择高效卷绕铁芯可能是系统冷却运行和以热量形式浪费能量的系统之间的决定性因素。与传统的堆叠叠片不同，“缠绕”方法提供了连续的磁路，可显着减少磁通泄漏和可听噪声。
本指南重点关注工程师和采购官员的“专家见解”。我们将帮助您了解为您的特定变压器项目选择合适的卷绕铁芯的技术细微差别。我们将涵盖从环形设计等几何形状到在高压环境中实现低损耗性能背后的材料科学的所有内容。读完本文后，您将准确了解如何指定满足您的性能目标和预算的定制工业内核。
选择卷绕铁芯而不是传统 EI 叠片的主要原因是钢的晶粒取向。在堆叠磁芯中，磁通量必须穿过颗粒并在角落的间隙之间跳跃。这会产生阻力和热量。高效卷绕铁芯由连续的取向电工钢 (GOES) 钢带制成。
由于钢带的缠绕方向与钢的晶粒方向相同，因此磁通量遇到的阻力非常小。这导致低损耗，这对于满足现代能效标准至关重要。专家估计，与传统的堆叠方法相比，卷绕铁芯可将“空载”损耗降低高达 30%。这种效率使其成为现代绿色能源电网和敏感医疗设备的首选。
传统的堆叠磁芯经常因“磁致伸缩”（各个板的物理振动）而发出嗡嗡声或嗡嗡声。在紧密缠绕的磁芯中，这些振动被显着减弱。绕组的连续特性将气隙减少到几乎为零。如果您的项目是针对室内环境或安静的住宅区，则 环形或矩形绕线铁芯 是将噪音水平保持在可接受的范围内的唯一合理选择。
绕线铁芯的形状决定了变压器的物理占地面积以及初级和次级线圈的缠绕方式。根据项目的空间限制，您可能会选择环形或矩形设计。
环形（环形）卷绕磁芯被广泛认为是最有效的形状。它没有角，这意味着磁通量完美地包含在磁芯内。它是空间有限的高效应用的黄金标准。由于绕组覆盖了磁芯的整个表面，因此还具有出色的散热性能。

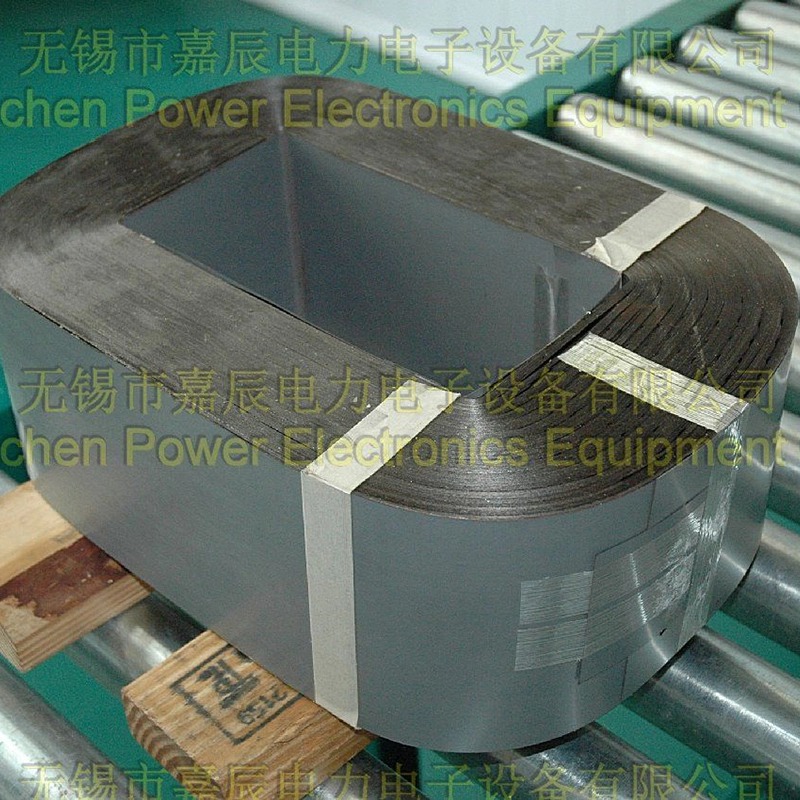

虽然环形线圈非常高效，但很难用粗规格的电线缠绕它们。矩形绕线磁芯（通常被视为“Unicore”或“C 型磁芯”）提供更易于自动绕线机使用的平坦表面。这些通常用于定制工业电力变压器和高压配电装置。它们在缠绕方法的高性能和平面结构的制造简易性之间提供了平衡。
您为卷绕铁芯选择的钢种与其形状同样重要。并非所有取向电工钢都是一样的。为了实现真正的低损耗结果，您必须考虑材料的厚度和硅含量。
大多数高效磁芯采用高导磁硅钢。较薄的带材（以毫米为单位测量，例如0.23mm或0.27mm）通常会导致较低的涡流损耗。如果您的变压器项目涉及高频，您应该指定超薄 卷绕铁芯 以防止铁芯过热。
对于节能是绝对优先考虑的项目，非晶金属是一种选择。它具有非晶体结构，可提供尽可能低的损耗。然而，它比标准硅钢更脆且难以处理。大多数定制工业项目都使用高级 GOES 找到了一个令人满意的媒介，它提供了耐用且低损耗的解决方案，而无需非晶材料的极高成本。
在高压应用中，卷绕铁芯必须能够承受显着的电应力。绝缘不仅适用于铜线，也适用于铜线。电芯本身需要专业的表面处理，防止层间短路。
卷绕铁芯的每一层都涂有一层薄薄的无机绝缘层。这可以防止涡电流在整个磁芯主体中循环。如果绝缘失效，磁芯将迅速升温，导致变压器发生灾难性故障。在将定制工业磁芯送去绕组之前，专家总是会验证其绝缘电阻。

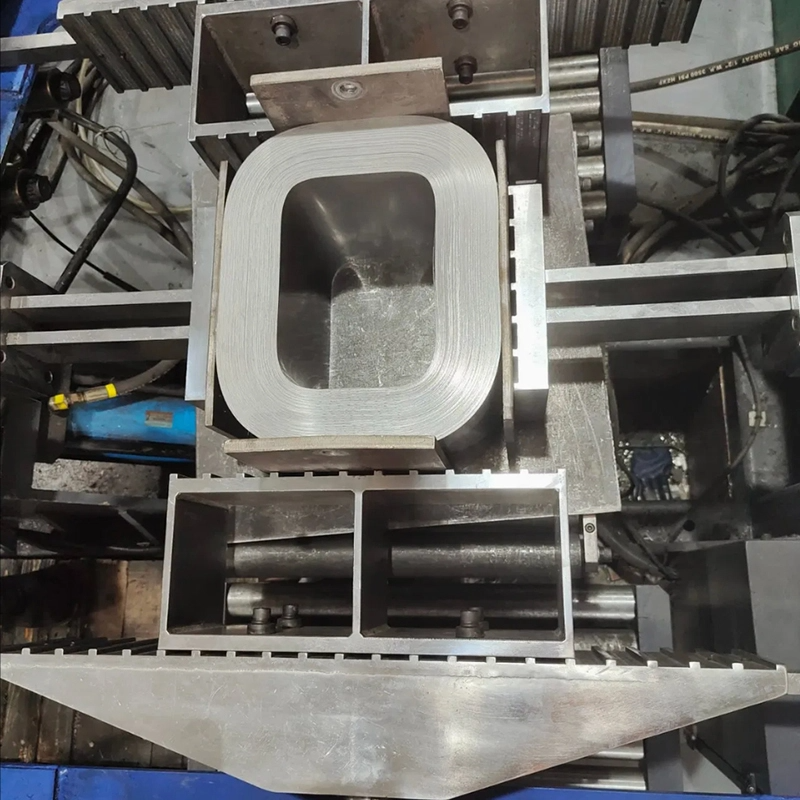

当您缠绕芯时，钢会受到物理应力。这种应力会损害晶粒的磁性。为了解决这个问题，高质量的卷绕磁芯必须在真空炉中在超过 800°C 的温度下进行退火。这个过程使钢材“松弛”并恢复其低损耗特性。请务必向您的供应商索要他们的退火图表，以确保核心达到其理论效率峰值。
卷绕铁芯的最大优点之一是其灵活性。与固定尺寸的标准化 EI 叠片不同，绕线磁芯可以按照您的精确尺寸制造。
“窗口”是芯线中间的孔，电线穿过该孔。如果窗口太小，则无法安装足够的铜来满足高电压要求。如果太大，就会浪费空间并增加重量。允许 定制工业卷绕磁芯 您指定内径 (ID)、外径 (OD) 和高度 (H)，精确到毫米。这种优化可确保您的变压器具有最佳的功率重量比。
在重型项目中，卷绕铁芯的高度会影响其散热效果。更高、更薄的核心具有更大的表面积，但可能更难安装到标准外壳中。通过与专家合作，您可以调整卷绕磁芯的“堆叠高度”，以找到电效率和热稳定性之间的最佳平衡点。这种级别的定制是专业设计与通用设计的区别。
您看不到磁性，因此必须依靠严格的测试来确保绕线磁芯的性能符合预期。如果制造质量低下，纸上“良好”的核心可能会在现场失败。
卷绕磁芯的主要测试是 BH 曲线分析。这测量了磁芯相对于磁化力 (H) 可以容纳多少磁通量 (B)。高效磁芯应具有高饱和点，使变压器能够应对电涌而不会出现故障。
励磁电流是变压器用于“保持清醒”的电力。低损耗卷绕铁芯将具有非常小的励磁电流。如果该值很高，通常表明磁芯未正确退火或各层短路。采购人员应始终要求每批定制工业核心提供测试报告，以保证一致性。
| 测试类型 | 公制 | 为什么这很重要 |
| 空载损耗 | 瓦/公斤 | 直接影响能源费用 |
| 激动人心的力量 | VA/公斤 | 确定“待机”效率 |
| 尺寸检查 | 毫米 | 确保磁芯适合绕线夹具 |
| 噪音水平 | 分贝 | 对于住宅/室内使用至关重要 |
在形状之间进行选择通常是电气完美性和制造成本之间的权衡。
环形绕线磁芯：
优点：最高效率、最低噪音、零漏磁。
缺点：较难缠绕，对于大功率尺寸通常更昂贵。
矩形/C 型芯：
优点：易于组装，非常适合高压套管，更适合批量生产。
缺点：与圆形相比，拐角处的损失略高。
对于小型电子产品和高端音频，环形绕线磁芯是王道。对于电网和重型定制工业机械，矩形或阶梯搭接缠绕设计是行业标准。
到 2026 年，能源效率不再是可选的。世界各国政府都要求降低配电变压器的损耗。选择 高效卷绕磁芯 是确保您的项目面向未来的主动方式。
虽然低损耗卷绕磁芯的前期成本可能比堆叠磁芯更高，但投资回报 (ROI) 非常可观。在 20 年的使用寿命内，绕线铁芯节省的能源可以为变压器本身支付数倍的费用。对于关注运营成本的 B2B 客户来说，这是一个强大的卖点。
使用更少的钢材来实现相同的功率输出本质上是环保的。此外，卷芯变压器的热量输出减少意味着您需要更少的冷却油或更少的风扇，从而减少安装的整体环境足迹。这对于资产负债表和地球来说都是双赢的。
选择正确的卷绕磁芯需要平衡几何形状、材料科学和制造精度。无论您优先考虑环形设计的绝对低损耗还是用于高压工作的矩形定制工业磁芯的强大可靠性，“绕线”方法仍然是现代变压器的最佳选择。通过关注晶粒取向、适当的退火和优化的尺寸，您可以确保您的变压器项目取得成功。
Q1：我可以修复损坏的卷绕磁芯吗？
答：一般来说不会。由于缠绕铁芯是连续的带材，如果各层熔合或钢材弯曲，则无法像堆叠叠片那样轻松“替换”其中的一部分。最好更换整个核心。
Q2：绕线铁芯是否更适合高频应用？
答：是的，只要您使用非常薄的叠片。高效绕线磁芯的连续路径最大限度地减少了在高频电路中引起干扰的“杂散”磁场。
问题 3：为什么退火对于绕线磁芯如此重要？
答：弯曲钢材会产生内应力，从而阻碍磁路。退火就像一个“重置按钮”，允许原子重新排列，以便核心能够实现其低损耗潜力。
