在电力系统领域，变压器铁芯在确定变压器、电抗器和各种其他电磁设备的效率和功能方面发挥着关键作用。这些应用中使用的两种主要磁芯类型是堆叠磁芯和绕线磁芯。两者都是变压器的中心磁性部件，但它们具有不同的构造工艺、材料处理和性能特征。本文将深入探讨堆叠磁芯和绕线磁芯之间的差异，特别关注 绕线磁芯 技术。
卷绕磁芯因其卓越的能效和性能而受到关注。然而，要了解何时以及为何使用卷绕铁芯而不是堆叠铁芯，需要更深入地了解它们各自的特性、制造工艺和应用。
堆叠铁芯是一种变压器铁芯，由多层薄磁性材料片堆叠在一起制成。这些板材通常由高级电工钢制成，专门设计用于有效传导磁通量。
叠片铁芯的制造过程包括以下几个步骤：
材料选择：选用电工钢，具有高磁导率，确保铁芯以最小的能量损失传导磁通量。
切割板材：根据所需的核心设计将钢板切割成特定尺寸。这些板材通常很薄，厚度在 0.2 毫米至 0.35 毫米之间。
堆叠：将裁切好的纸张一张叠放在另一张上面，并以尽量减少它们之间的间隙的方式对齐。这种堆叠布置有助于增强磁芯内的磁通密度。
绝缘：堆叠中的每个片材都涂有绝缘层，以防止涡流，涡流可能导致芯内的能量损失和发热。
最终组装：然后将电池堆放入外壳或框架中，以保持其形状并便于安装到变压器或电抗器中。
堆叠内核具有多项优势，包括：
成本效益：与绕线磁芯相比，堆叠磁芯的制造工艺相对简单且便宜，使其成为低性能应用的更实惠的选择。
易于生产：由于其构造过程更简单，堆叠磁芯更容易大规模生产。这使得它们非常适合大规模生产和成本最小化优先的应用。
设计灵活性：使用单独的片材可以实现磁芯设计的灵活性，使堆叠磁芯能够适应各种变压器尺寸和配置。
尽管具有成本优势，但堆叠内核也存在局限性：
能源效率较低：由于涡流和磁滞，薄片的堆叠会导致磁芯损耗增加。这些损耗会显着降低变压器或电抗器的整体效率。
漏磁：堆叠片材之间的间隙会导致磁通量泄漏，从而降低磁芯传输能量的效率。
更庞大的设计：堆叠核心通常更庞大、更重，这对于注重紧凑性和轻量化设计的应用来说可能是一个缺点。

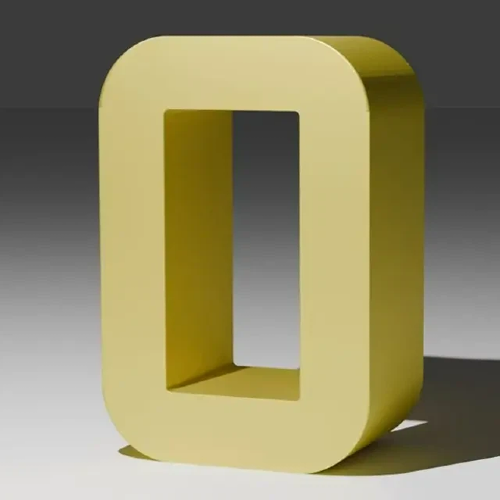

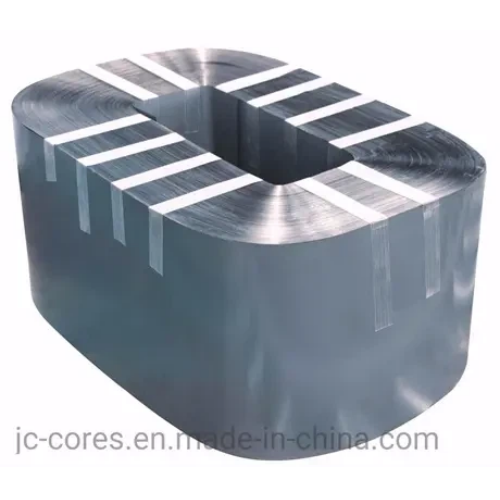

另一方面，卷绕铁芯是通过将磁性材料（例如电工钢）卷绕成圆柱形或环形而构造的。由于其优越的磁性能和能量性能，此类磁芯在高效变压器中越来越受欢迎。
绕线铁芯的制造过程比较复杂，包括以下步骤：
材料选择：与叠片铁芯类似，绕线铁芯采用高级电工钢，但材料必须缠绕成精密线圈，以确保适当的磁通传导。
缠绕工艺：将钢带紧密缠绕成圆柱形或环形。缠绕过程需要仔细进行，以确保均匀的张力和对齐，这对于磁芯的性能至关重要。
退火：卷绕磁芯经历退火过程，其中包括将磁芯加热到高温并使其缓慢冷却。此过程消除了内应力并提高了磁芯的磁性。
绝缘：绕组涂有一层薄绝缘层，以防止涡流引起的短路和能量损失。
最终组装：缠绕和退火后，将磁芯放入合适的外壳中。最终组装确保铁芯保持其形状并可以轻松集成到变压器或电抗器中。
与堆叠磁芯相比，卷绕磁芯具有多种优势：
更高的效率：绕线结构可实现更高效的磁通链并降低磁芯损耗。这使得绕线磁芯成为能源效率至关重要的高性能应用的理想选择。
更低的能量损耗：与堆叠磁芯相比，卷绕磁芯的连续结构导致漏磁更少，从而降低了能量损耗。
紧凑设计：与堆叠磁芯相比，卷绕磁芯可以做得更紧凑、更轻，使其适用于注重空间和重量的应用。
均匀磁通量：缠绕工艺确保磁通量在磁芯上分布更均匀，从而提高其性能和效率。
虽然绕线铁芯效率很高，但它们也面临一些挑战：
制造工艺复杂：绕线工艺更加复杂，精度要求更高，这使得绕线铁芯的生产成本更高。
成本较高：由于复杂的制造工艺和材料成本，卷绕磁芯往往比堆叠磁芯更昂贵。
灵活性有限：与适应性更强的堆叠铁芯相比，绕线铁芯的刚性形状使其在设计和定制方面的灵活性较差。
了解堆叠磁芯和绕线磁芯之间的根本区别对于为特定应用选择正确类型的磁芯至关重要。
特征 | 堆叠核心 | 卷绕铁芯 |
制造流程 | 堆叠的磁性材料片 | 磁性材料绕制线圈 |
磁通量分布 | 不太均匀，有可能出现磁通泄漏 | 更均匀、更好的磁通量传输 |
能源效率 | 涡流导致能量损失更高 | 能量损失更低，效率更高 |
成本 | 更实惠、性价比更高 | 由于复杂性导致成本较高 |
设计灵活性 | 设计和定制更加灵活 | 灵活性较差，通常是刚性设计 |
尺寸和重量 | 体积更大、更重 | 更紧凑、更轻量 |
应用 | 非常适合低成本、低性能应用 | 最适合高性能、高效率的系统 |
决定使用堆叠磁芯还是绕线磁芯取决于应用的具体要求，例如成本、效率和性能。
成本敏感型应用：堆叠内核通常用于主要目标是最小化成本而不是最大化性能的应用中。示例包括：
小型变压器
小功率变压器
通用电气设备
低效率应用：如果变压器或电抗器不需要高能效，则叠片铁芯可能是一个足够且具有成本效益的选择。
高性能变压器：绕线磁芯非常适合需要高效率和低能量损耗的应用，例如：
电源变压器
高效反应器
高性能电气系统
紧凑设计：对于空间和重量有限的应用，绕线磁芯提供了更紧凑、更轻的解决方案，且不会牺牲性能。
总之，根据应用的具体需求，堆叠磁芯和卷绕磁芯都具有明显的优势。堆叠内核对于低功耗、非关键应用来说是一种经济高效的选择，在性能不是首要任务的情况下提供了经济实惠的解决方案。另一方面，绕线铁芯在高性能设置方面表现出色，提供卓越的能源效率、紧凑的设计并减少能量损失，使其成为需要高效率的变压器和电抗器的理想选择。
在两者之间进行选择时，必须评估能源效率、成本限制、尺寸限制和整体性能要求等因素。对于节能和性能至关重要的应用，绕线铁芯是首选。然而，对于注重预算的项目或要求不高的应用，堆叠内核仍然是一种实用的解决方案。
在 无锡市嘉辰电力电子设备有限公司。 ，我们提供量身定制的堆叠和卷绕铁芯解决方案，以满足不同的行业需求。无论您正在寻找经济高效的选项还是高效的核心，我们的团队都随时准备帮助您找到适合您的项目的最佳解决方案。请随时与我们联系以获取更多信息或讨论您的要求。
Q1：绕线铁芯相对于叠片铁芯的主要优点是什么？
绕线铁芯具有更高的能效、更低的铁芯损耗和更均匀的磁通量分布，使其成为高性能变压器和电抗器的理想选择。
Q2: 绕线铁芯比叠片铁芯贵吗？
是的，卷绕铁芯通常涉及更复杂的制造工艺，这使得它们比堆叠铁芯更昂贵。然而，长期的节能和性能优势往往证明较高的成本是合理的。
Q3：叠铁芯可以用于大功率变压器吗？
虽然堆叠磁芯通常用于较小的、成本敏感的变压器，但对于能源效率和性能至关重要的大功率变压器来说，它们并不理想。这些应用通常首选缠绕磁芯。
问题 4：绕线铁芯的构造过程与叠片铁芯有何不同？
堆叠铁芯是通过堆叠薄片材料制成的，而卷绕铁芯是通过将材料缠绕成线圈形状制成的。卷绕磁芯提供更均匀的磁特性和改进的性能。
Q5：绕线铁芯在行业中的典型应用是什么？
绕线铁芯通常用于优先考虑节能和紧凑设计的高效变压器、电抗器和高性能电力系统。
