现代电力系统的效率始于其核心：磁芯。对于工程师和采购人员来说，选择合适的卷绕铁芯是一项关键决策，它决定了变压器的使用寿命、散热和能耗。虽然传统的叠片铁芯已为该行业服务了数十年，但向高效卷绕铁芯的转变彻底改变了我们在高压和定制工业应用中管理能源的方式。
本指南提供了“专家见解”，了解特定磁芯材料（从晶粒取向硅钢 (CRGO) 到非晶合金）如何直接影响变压器性能。我们将探讨磁通量的物理原理、涡流的减少，以及为什么环形或矩形绕线铁芯设计可能是您下一个项目的最佳选择。读完本文后，您将了解材料科学如何转化为可测量的节能和运行稳定性。
要了解性能，我们必须首先了解绕线铁芯如何处理磁通量。与每个角接点处都有微小气隙的堆叠磁芯不同，绕线磁芯由连续的磁钢带制成。这种结构差异从根本上改变了变压器的运行方式。
在标准堆叠铁芯中，磁通量必须跨越接头。这会产生阻力（磁阻）并产生热量。高效绕线铁芯消除了这些间隙。由于材料遵循磁通的自然路径，因此变压器启动所需的“磁化电流”较少。这意味着该装置运行时温度更低、更安静，解决了困扰城市电网的“变压器嗡嗡声”的常见问题。
当我们使用 环形绕线磁芯 形状时，磁场完美地包含在环内。逃逸到周围环境中的“杂散通量”几乎为零。它使变压器更加紧凑。对于空间非常宝贵的定制工业设备来说，这可以在不牺牲功率输出的情况下缩小整体占地面积。
大多数高压变压器都采用冷轧晶粒取向 (CRGO) 钢。这种材料经过特殊处理，使其晶体结构沿轧制方向排列。当我们构建绕线铁芯时，我们确保磁通量完全沿着这个“容易”的方向传播。
高渗透性是目标。卷绕铁芯配置中的 CRGO 钢可实现更高的“饱和感应”。这意味着铁芯在“达到最大”之前可以处理更多的磁功率。对于高压应用，这使得变压器能够处理负载中的突然浪涌而不会发生故障。它提供了对于工业电源稳定性至关重要的耐用性。
虽然 CRGO 比无取向钢更昂贵，但其低损耗特性使其成为明智的长期投资。由 CRGO 制成的高效卷绕铁芯在 20 年的使用寿命内节省的能源可以轻松抵消初始购买价格。它是平衡初始资本支出与运营效率的黄金标准。
如果您的主要目标是绝对减少能源浪费，非晶金属就是您需要的“专家洞察力”。这种材料缺乏结构化的晶体形式——它本质上是“金属玻璃”。这种独特的原子结构使得磁场非常容易来回翻转。
公用事业公司预算中最大的消耗是“空载损耗”，即变压器在插入时所浪费的能量。与传统硅钢相比，非晶绕线铁芯可将这些损耗降低高达 70% 至 80%。这使其成为绿色能源项目和高效电网的优质选择。
非晶带极薄（约0.025mm）且脆。使用这种材料设计卷绕磁芯需要专门的绕线机，可以完美地张紧带状带而不会折断带状带。尽管存在这些制造障碍，但结果是满足最严格的环境法规的低损耗变压器。它对于柱装配电变压器中使用的矩形卷绕铁芯形状特别有效。
绕线铁芯的物理几何形状（无论是环形、矩形还是“单芯”设计）都会影响变压器的散热方式及其产生的噪音。
环形缠绕磁芯是一个连续的圆。这种形状的漏磁是所有设计中最低的。也是最安静的。因为没有拐角，所以磁力没有地方导致钢材明显振动。我们经常在定制工业医疗设备或音频设备中使用它们，其中电“噪声”会干扰敏感信号。

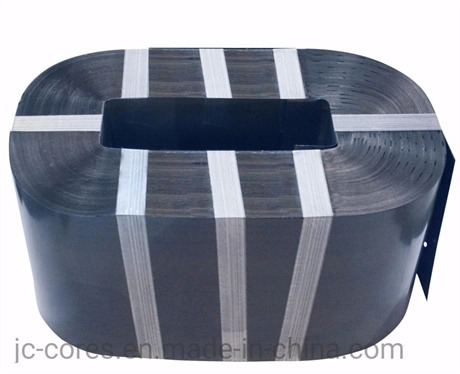

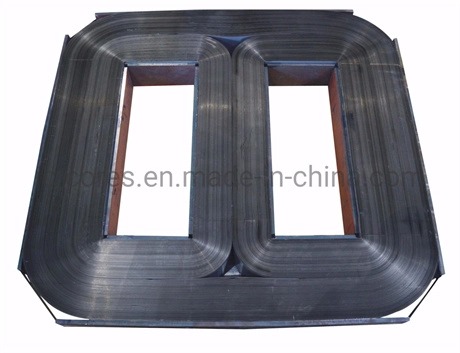

对于更大的功率分布， 矩形绕线铁芯 更实用。它可以更轻松地安装铜或铝绕组。高效矩形设计使用“阶梯搭接”接头或连续绕组来保持低损耗，同时满足高压变电站所需的大规模。
涡流是在芯材料内部形成的小电流回路。它们就像微型加热器一样，随着时间的推移会浪费能源并损坏变压器。
卷绕磁芯的每一层都必须与下一层完全绝缘。我们使用厚度仅为微米的专用无机涂层（如 C-5 绝缘材料）。这可以防止涡流在层之间跳跃。在高效卷绕铁芯中，这种绝缘体必须能够承受“退火”过程的高温而不被击穿。
在定制工业环境中，变压器经常面临“谐波”，即产生额外热量的肮脏电力。具有卓越绝缘性能的高质量卷绕铁芯可以更好地处理这些热应力。它可以防止“热点”的形成，而“热点”是内部核心熔化和灾难性故障的主要原因。
在高压情况下，绝缘还必须充当抵抗机械应力的物理屏障。当磁场每秒脉动 50 或 60 次时，核心层实际上试图相互振动。高密度绕组和卓越的绝缘确保卷绕铁芯在整个使用寿命期间保持坚固、耐用。
当您将钢材弯曲或“卷绕”成卷绕铁芯形状时，就会引入机械应力。这种应力会破坏钢的磁性。为了解决这个问题，我们使用了一种称为“应力消除退火”的过程。
将完成的卷绕铁芯放入氮气保护炉中并加热至大约 800°C。这使得钢中的原子“松弛”到其最佳位置。如果没有这一步，即使是最好的 CRGO 钢也会表现不佳。高效磁芯必须进行精确退火——即使温度偏差几度，低损耗特性也会丧失。
在退火过程中，我们必须除去炉内的所有氧气。如果钢氧化，就会在绕组之间产生一层“锈”，从而增加电阻和噪音。专家们寻找具有干净的蓝灰色表面的卷绕磁芯，这表明了完美的退火周期。对细节的关注确保变压器在通电时即可达到其额定效率。
为了做出明智的采购决策，您需要了解绕线铁芯与老式替代品的比较。
| 绩效指标 | 堆叠层压铁芯 | 高效卷绕磁芯 |
| 空载损耗 | 更高（由于角接缝） | 低损耗（连续路径） |
| 磁化电流 | 高的 | 低的 |
| 噪音水平（嗡嗡声） | 中到高 | 低（环形最安静） |
| 重量 | 较重 | 更轻（更紧凑） |
| 定制化 | 仅标准形状 | 定制工业形状 |
| 电压容量 | 标准 | 高电压优化 |
如表所示，卷绕磁芯在与节能和物理尺寸相关的每个类别中均表现出色。这就是为什么它已成为现代环保电力基础设施的标准。
并非每个变压器都适合“标准”模具。许多高压或专业制造工厂需要 定制工业绕线铁芯 设计，以适应独特的外壳或处理非标准频率。
当我们设计定制工业核心时，我们会查看特定的“负载曲线”。工厂是否有大量启动和停止的电机？它是否使用产生电尖峰的机器人焊机？我们可以调整钢材的厚度或卷绕铁芯的张力来抑制这些特定的应力。
专业制造商可以生产从用于电路板的微小环形磁芯到用于城市电网的大型矩形绕线磁芯的各种产品。关键是一致性。使用高质量的自动绕线机可确保第一个磁芯与第千个磁芯相同，从而为整个变压器组提供可预测的性能。
卷绕铁芯材料对变压器性能的影响怎么强调也不为过。从 CRGO 钢的高磁导率到非晶合金的极低损耗特性，您选择的材料决定了您的能源足迹。通过摆脱堆叠接头并采用 卷绕铁芯的连续、高效设计，您可以确保更凉爽、更安静且更耐用的电源系统。无论您的项目是高电压还是高度特定的定制工业应用，“专家见解”都指出绕线铁芯是磁性工程的未来。
问：卷铁芯损坏后可以修复吗？
一般来说，不会。由于卷绕磁芯是连续的退火单元，因此您不能像堆叠磁芯那样简单地“替换一层”。然而，它们的耐用设计意味着它们很少出现故障，除非变压器严重过载或被雷击。
问：为什么环形磁芯比矩形磁芯贵？
环形形状需要更复杂的缠绕机械来将铜线缠绕在环的中心。然而，节能和降噪通常使其成为高效电子产品更具成本效益的选择。
问：非晶金属比硅钢好吗？
这取决于应用程序。非晶态材料的“空载”效率（闲置状态）更好。在大型高压电源变压器中，硅钢通常更适合“满载”效率，因为它具有更高的饱和点。
